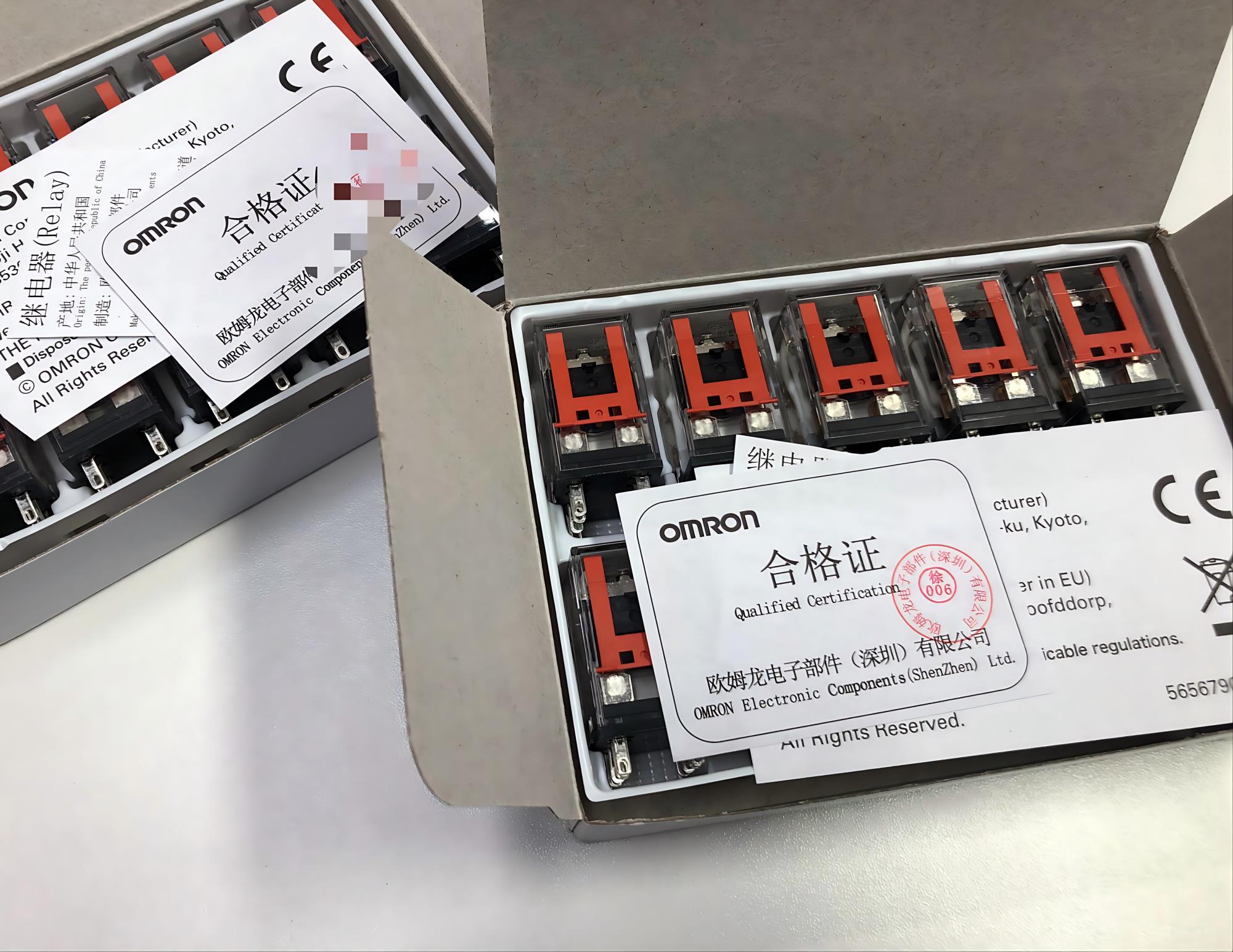

G2R：超薄微型通用功率继电器系列
2：2 极转换接点（2C/DPDT，2 组常开 + 2 组常闭）
S：8 脚插拔插座端子（注意：2 极款统一 8 针，不是 5 脚）
N：内置 LED 动作指示灯，通电吸合亮灯
D：内置反向续流二极管（DC 专用浪涌保护）
DC6：线圈额定供电 DC6V 低压直流（弱电专用）
双内置集成（N+D 顶配）
自带LED 指示灯 + 直流续流二极管一体集成，无需外接任何浪涌吸收元件，完美适配 DC 回路，直接保护前端 PLC、单片机、开关器件，布线极简。
2 组独立转换触点
两路独立常开 + 两路独立常闭，可同时控制两路负载 / 信号，适合双回路切换、冗余控制场景。
触点规格
阻性负载：5A 250VAC / 5A 30VDC；银合金耐电弧触点，抗烧蚀、适配感性负载。
DC6V 超低弱电驱动
专为低压直流控制系统设计，线圈参数：DC6V、电阻 69Ω、电流 91mA、功耗约 0.53W，适配板卡、单片机、仪器内部弱电电源。
超高电气隔离安全
线圈 - 触点间耐压 5000VAC、浪涌耐压 10000V，强弱电隔离强、抗干扰优异。
紧凑超薄机身 + 宽温工业级
体积小巧省机柜空间；工作温度 -40℃～+70℃，防尘透明外壳，适配工控恶劣环境。
标准 8 脚通用底座
全系列适配 P2RF-08 系列导轨底座，插拔更换便捷。
响应速度快
吸合时间≤15ms，适合高频信号切换与自动化控制。
接点结构：2C（2 极转换 DPDT）
额定负载：5A 250VAC / 5A 30VDC
线圈：DC6V 直流专用，内置二极管 + LED
引脚：8 脚
线圈功耗：0.53W
绝缘耐压：5000VAC（线圈 - 触点）
工作温度：-40℃～+70℃
机械寿命：长寿命高频通断型
安规认证：UL、CE、CSA、VDE、RoHS 全认证
6V 单片机 / 工控板 IO 扩展
STM32、小型控制板、仪器内置 6V 弱电系统，驱动外部交流 / 直流负载，解决主控 IO 电流不足问题。
直流设备双回路控制
两路电磁阀、两路指示灯、双路工装夹具、双信号切换，2 组触点独立互不干扰。
精密仪器 / 检测设备内置中继
医疗仪器、分析设备、非标检测工装内部弱电控制，自带二极管无干扰、运行稳定。
弱电安防、小型自动化模块
门禁、传感器联动、小型设备电源通断、低压嵌入式控制系统。
直流感性负载专用回路
自带续流二极管，完美适配线圈类感性负载，无需额外加装保护元件，杜绝反压击穿前端电路。
G2R-2-S DC6：无灯、无二极管，基础裸款
G2R-2-SN DC6：带 LED 灯、无二极管
G2R-2-SND DC6：LED 灯 + 内置续流二极管（你当前顶配款）
G2R-1-SND DC6：1 极 10A 款，触点容量、引脚数量与本款不通用
严格仅接入 DC6V 直流，严禁接 AC 交流、DC12/24V 电源，否则线圈烧毁。
8 脚引脚接线请勿错位，线圈正负极有二极管极性要求，反接灯不亮、继电器不工作。
触点最大负载 5A，禁止超流、超压带载大功率电机、加热器。
适配底座仅 P2RF-08，不可混用 5 脚 P2RF-05 底座。
